Introducción del producto:

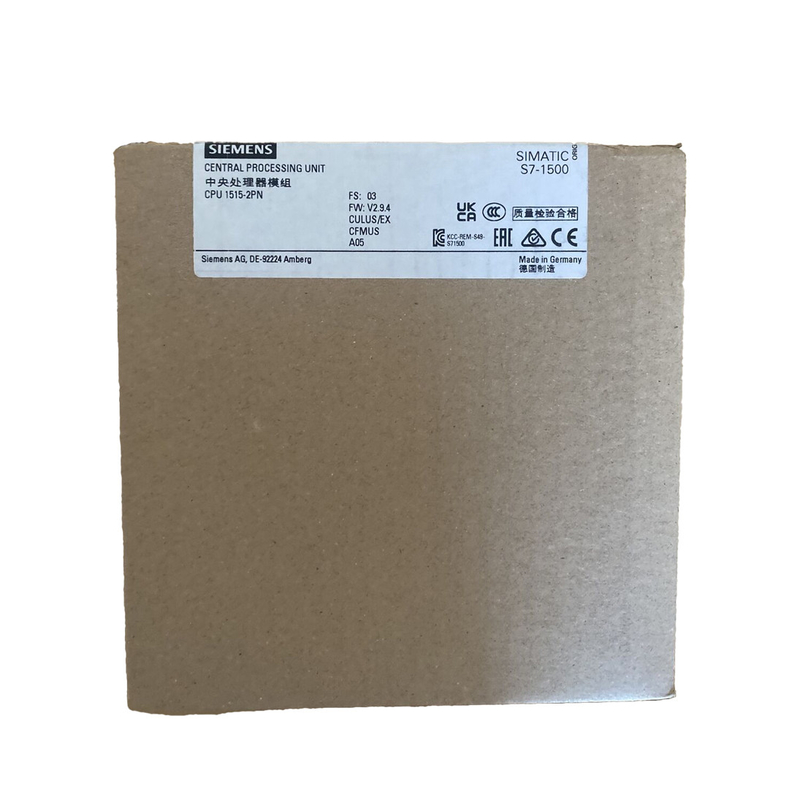

La CPU 1515-2 PN 6ES7515-2AM02-0AB0 es una unidad de procesamiento central (CPU) diseñada para aplicaciones de automatización industrial.una familia de controladores lógicos programables (PLC) reconocidos por su alto rendimiento y funcionalidad avanzada.

Información y especificaciones del producto:
- Modelo: CPU 1515-2 PN 6ES7515-2AM02-0AB0

La CPU 1515-2 PN está equipada con un potente procesador que permite una ejecución rápida y eficiente de programas de control.Bloques de funciones, y texto estructurado, ofreciendo flexibilidad en la programación y permitiendo a los usuarios implementar una lógica de control compleja.

En términos de capacidad de memoria, la CPU 1515-2 PN proporciona un amplio espacio de almacenamiento tanto para el programa como para los datos.las configuraciones típicas de la CPU incluyen memoria de programas de 750 KB a 3 MB y memoria de datos de 1 MB a 12 MBLa memoria disponible permite a los usuarios almacenar sus programas de control y las estructuras de datos necesarias para el funcionamiento del PLC.

La CPU 1515-2 PN está diseñada para operar en varios entornos industriales, proporcionando un control confiable y preciso para aplicaciones como fabricación, control de procesos y automatización de máquinas.Apoya una amplia gama de interfaces de comunicación, incluyendo PROFINET, PROFIBUS y Ethernet, lo que permite una integración perfecta con otros dispositivos y sistemas de la red de automatización.

La CPU 1515-2 PN se programa y configura típicamente utilizando el software TIA Portal (Portal de automatización totalmente integrado) de Siemens.,El objetivo de este programa es facilitar el desarrollo y el mantenimiento de proyectos de automatización.

En resumen, la CPU 1515-2 PN 6ES7515-2AM02-0AB0 es una unidad de procesamiento central potente y versátil adecuada para aplicaciones de automatización industrial exigentes.Capacidad de memoria suficiente, y amplias capacidades de comunicación, proporciona un control eficiente y fiable para procesos industriales complejos.

Información general
Designación del tipo de producto		Las unidades de la CPU 1515-2 PN
Estado funcional de las HW		Se aplicará el procedimiento siguiente:
Versión del firmware		V2. ¿Qué quieres decir?9
Función del producto
● Datos de I&M		Sí; de I&M0 a I&M3
● Modo isócrono		Sí; distribuido y central; con un ciclo mínimo OB 6x de 500 μs (distribuido) y 1 ms (central)
Ingeniería con
● PASO 7 Portal TIA configurable/integrado desde la versión		V17 (FW V2.9) / V16 (FW V2.8) o superior; con versiones anteriores del Portal TIA configurables como 6ES7515-2AM01-0AB0
Control de configuración
a través del conjunto de datos		- ¿ Qué?
Muestra
Diagonal de la pantalla [cm]		6.1 cm
Elementos de control
Número de llaves		8
Botones de modo		2
Tensión de alimentación
Valor nominal (DC)		Las demás:
rango permitido, límite inferior (DC)		19.2 V
rango permitido, límite superior (DC)		28.8 V
Protección de polaridad inversa		- ¿ Qué?
Buffering de las líneas principales
● Tiempo de almacenamiento de energía		5 ms
● Frecuencia de repetición, min.		1/s
Corriente de entrada
Consumo corriente (valor nominal)		0.8 A
Consumo actual, máximo.		1.1 A
Corriente de entrada, máximo.		2.4 A; Valor nominal
El 1 de diciembre		0.02 A2·s
El poder
Alimentación de energía al bus del plano trasero		12 W
Consumo de energía del bus del plano trasero (equilibrado)		6.2 W
Pérdida de energía
Pérdida de energía, tipo.		6.3 W
Memoria
Número de ranuras para tarjetas de memoria SIMATIC		1
Se requiere tarjeta de memoria SIMATIC		- ¿ Qué?
Memoria de trabajo
● integrado (para el programa)		500 kbyte
● integrado (para los datos)		3 Mbyte
Memoria de carga
● Plug-in (tarjeta de memoria SIMATIC), máximo.		32 Gbyte
Refuerzo
● libre de mantenimiento		- ¿ Qué?
Tiempos de procesamiento de la CPU
para operaciones de bits, tipo.		30 ns
para las operaciones de palabras, tipo.		36 ns
para la aritmética de puntos fijos, tipo.		48 ns
para la aritmética con coma flotante, tipo.		192 ns
Bloques de la CPU
Número de elementos (total)		8 000; Bloques (OB, FB, FC, DB) y UDT
DB
● Rango de números		1... 60 999; subdividido en: el rango de números que puede utilizar el usuario: 1... 59 999, y el rango de números de los DB creados mediante SFC 86: 60 000... 60 999
● Tamaño máximo.		3 Mbyte; Para los DB con direccionamiento absoluto, el tamaño máximo es de 64 KB
¿Qué es esto?
● Rango de números		0... 65 535
● Tamaño máximo.		500 kbyte
El FC
● Rango de números		0... 65 535
● Tamaño máximo.		500 kbyte
Obstetrícia
● Tamaño máximo.		500 kbyte
● Número de OB de ciclo libre		100
● Número de OB de alarma de tiempo		20
● Número de OB de alarma de retraso		20
● Número de OB de interrupción cíclica		20; con un ciclo OB 3x mínimo de 500 μs
● Número de OB de alarma de proceso		50
● Número de OB de alarma DPV1		3
● Número de OB de modo isócrono		2
● Número de sistemas operativos de alarma sincrónica de tecnología		2
● Número de OBs de arranque		100
● Número de OB de error asíncrono		4
● Número de OB de error sincrónico		2
● Número de OB de alarma de diagnóstico		1
Profundidad de anidación
● por clase de prioridad		24
Contadores, temporizadores y su capacidad de retención
S7 Contador
● Número		2 048
La retención
️ ajustable		- ¿ Qué?
Contador de la CEI
● Número		Cualquier (sólo limitado por la memoria principal)
La retención
️ ajustable		- ¿ Qué?
S7 veces
● Número		2 048
La retención
️ ajustable		- ¿ Qué?
Temporizador de la CEI
● Número		Cualquier (sólo limitado por la memoria principal)
La retención
️ ajustable		- ¿ Qué?
Áreas de datos y su retención
Área de retención de datos (incluidos los temporizadores, contadores, banderas), máximo.		512 kbyte; en total; memoria de retención disponible para memorias de bits, temporizadores, contadores, DB y datos de tecnología (ejes): 472 KB
Área ampliada de retención de datos (incluidos temporizadores, contadores, señales), máximo.		3 Mbyte; cuando se utilice PS 6 0W 24/48/60 V CC HF
Bandera de las Naciones Unidas
● Tamaño máximo.		16 kbyte
● Número de memorias del reloj		8; 8 bits de memoria de reloj, agrupados en un byte de memoria de reloj
