| Genel bilgiler |
| Ürün türü tanımı |

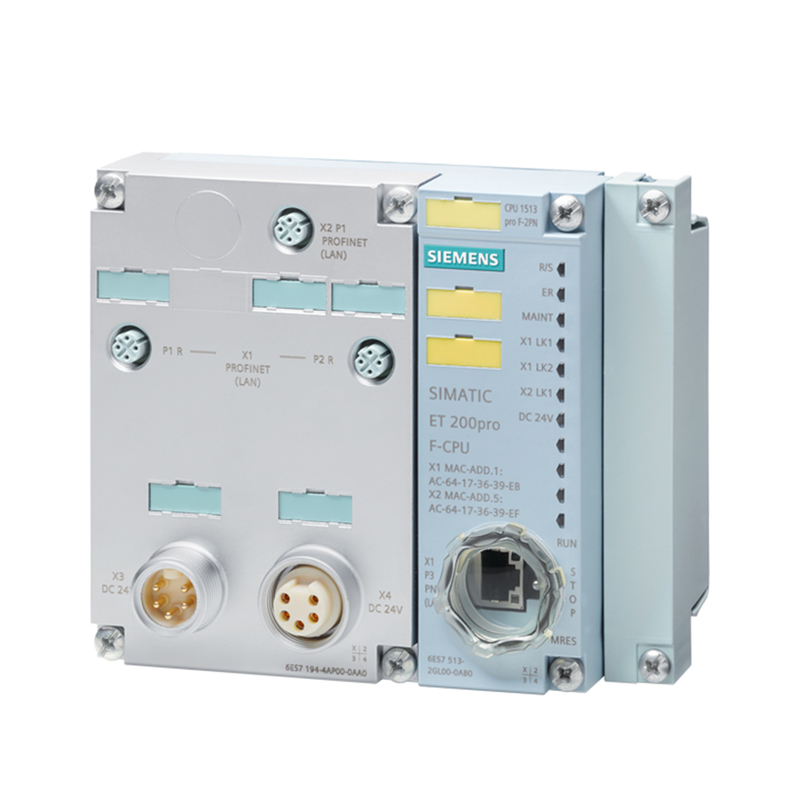

CPU 1513pro F-2 PN |
| HW işlevsel durumu |
FS01 |
| Firmware sürümü |
V2.8 |
| Ürün fonksiyonu |
| ● I&M verileri |
Evet; I&M0'dan I&M3'ye |
| ● İzohron mod |
Evet; en az 500 μs OB 6x döngüsü ile X1 yoluyla |
| Mühendislik |
| ● ADEM 7 TIA Portalı sürümden yapılandırılabilir/entegre edilebilir |
V16 |
| Yapılandırma kontrolü |
| Veri kümesi üzerinden |
- Evet. |
| Kontrol elemanları |
| Mod seçicisi anahtarı |
1 |
| Besleme voltajı |
| izin verilen menzil, alt sınır (DC) |
20.4 V |
| izin verilen menzil, üst sınır (DC) |
28.8 V |
| Ters kutupluk koruması |
- Evet. |
| Ana tamponlama |
| ● Ana hatası / voltaj arızası depolanan enerji süresi |
5 ms |
| Giriş akımı |
| Mevcut tüketim (ad değer) |
0.31 A |
| Girme akımı, maksimum. |
0.4 A: Ad değer |
| I2t |
0.001 A2·s |
| 1L +, en fazla. |
0.35 A |
| Güç |
| Arka plan otobüsüne güç ver |
2.275 W |
| Güç kaybı |
| Güç kaybı, tip. |
5.3 W |
| Hafıza |
| SIMATIC bellek kartı için yuva sayısı |
1 |
| SIMATIC bellek kartı gerekli |
- Evet. |
| Çalışma hafızası |
| ● entegre (program için) |
450 kbyte |
| ● entegre (veri için) |
1.5 Mbyte |
| Yük hafızası |
| ● Plug-in (SIMATIC Hafıza Kartı), en fazla. |
32 Gbyte |
| Yedekleme |
| ● bakımsız |
- Evet. |
| CPU işleme süreleri |
| Bit işlemleri için tip. |
40 ns |
| Sözcük işlemleri için, tip. |
48 ns |
| sabit nokta aritmetiği için tip. |
64 ns |
| Değişken nokta aritmetiği için tip. |
256 ns |
| CPU blokları |
| Parça sayısı (toplam) |
2 000; Bloklar (OB, FB, FC, DB) ve UDT |
| DB |
| ● Sayı aralığı |
1... 60 999; kullanıcı tarafından kullanılabilecek numara aralığı: 1... 59 999 ve SFC 86: 60 000... 60 999 ile oluşturulan DB'lerin numara aralığı olarak bölünmüştür. |
| ● En fazla büyüklük. |
1.5 Mbyte; mutlak adresleme ile DB'ler için, maksimum boyut 64 KB'dir. |
| FB |
| ● Sayı aralığı |
0... 65 535 |
| ● En fazla büyüklük. |
450 kbyte |
| FC |
| ● Sayı aralığı |
0... 65 535 |
| ● En fazla büyüklük. |
450 kbyte |
| OB |
| ● En fazla büyüklük. |
450 kbyte |
| ● Serbest döngü OB'lerinin sayısı |
100 |
| ● Saat alarmı OB'lerinin sayısı |
20 |
| ● Gecikme alarmı OB sayısı |
20 |
| ● Döngüsel kesinti OB'lerinin sayısı |
20En az 500 μs OB 3x döngüsü ile; |
| ● Süreç alarmı OB'lerinin sayısı |
50 |
| ● DPV1 alarm OB'larının sayısı |
3 |
| ● Izokron mod OB'lerinin sayısı |
1 |
| ● Teknoloji eşzamanlı alarm OB sayısı |
2 |
| ● Başlatılan OB sayısı |
100 |
| ● Eşzamanlı hata OB sayısı |
4 |
| ● Eşzamanlı hata OB sayısı |
2 |
| ● Teşhis alarmı OB'lerinin sayısı |
1 |
| Yuvalama derinliği |
| ● öncelik sınıfına göre |
24 |
| Sayıcılar, zamanlayıcılar ve onların kalıcılığı |
| S7 sayacı |
| ● Sayısı |
2 048 |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| IEC sayacı |
| ● Sayısı |
Herhangi bir (sadece ana bellek tarafından sınırlıdır) |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| S7 katı |
| ● Sayısı |
2 048 |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| IEC zamanlayıcı |
| ● Sayısı |
Herhangi bir (sadece ana bellek tarafından sınırlıdır) |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| Veri alanları ve saklamaları |
| Veri saklama alanı (zamanlayıcılar, sayaçlar, bayraklar dahil), en fazla. |
128 kbyte; Toplamda; bit bellekleri, zamanlayıcılar, sayaçlar, DB'ler ve teknoloji verileri (eksenleri) için kullanılabilir saklama belleği: 88 KB |
| Bayrak |
| ● En fazla büyüklük. |
16 kbyte |
| ● Saat hafızasının sayısı |
8; 8 saat belleği bit, bir saat belleği bayt gruplandırılmış |
| Veri blokları |
| ● Tutma kapasitesi ayarlanabilir |
- Evet. |
| ● Saklama özelliği önceden ayarlanmıştır |
- Hayır. |
| Yerel veriler |
| ● öncelik sınıfı başına en fazla. |
64 kbyte; blok başına en fazla 16 KB |
| Adres alanı |
| IO modülleri sayısı |
2 048; maksimum modül / alt modül sayısı |
| I/O adres alanı |
| ● Girişler |
32 kbyte; Tüm girişler işlem görüntüsünde |
| ● Çıktılar |
32 kbyte; Tüm çıkışlar işlem görüntüsünde |
| Entegre IO alt sistemi başına |
| Girdiler (hacim) |
8 kbyte |
| Çıktılar (hacim) |
8 kbyte |
| Donanım yapılandırması |
| Dağıtılmış IO sistemlerinin sayısı |
32Dağıtılmış I/O sistemi sadece PROFINET veya PROFIBUS iletişim modülleri aracılığıyla dağıtılmış I/O'ların entegre edilmesiyle değil,aynı zamanda AS-i ana modülleri veya bağlantıları üzerinden I/O bağlantısı (eIE/PB-Link) |
| IO denetleyicilerinin sayısı |
| ● bütünleşik |
2 |
| ● CM aracılığıyla |
0 |
| Çubuk |
| ● Rack başına modüller, en fazla. |
16Genişleme genişliği en fazla 1.2 m. |
| ● En fazla satır sayısı. |
1 |
| Günün zamanı |
| Saat |
| ● Yedekleme süresi |
6 hafta; 40 °C ortam sıcaklığında, tipik olarak |
| ● Günde en fazla bir sapma. |
10 s; Tip: 2 s |
| Çalışma saatleri sayacı |
| ● Sayısı |
16 |
| Saat senkronizasyonu |
| ● desteklenir |
- Evet. |
| ● AS, master |
- Evet. |
| ● AS, köle |
- Evet. |
| ● Ethernet üzerinden NTP |
- Evet. |
| Arayüzler |
| PROFINET arayüzlerinin sayısı |
2 |
| PROFIBUS arayüzlerinin sayısı |
0 |
| 1. Arayüz |
| Arayüz türleri |
| ● RJ 45 (Ethernet) |
Evet; X1 P3 |
| ● Liman sayısı |
3; 2x M12 + 1x RJ45 |
| ● entegre anahtar |
- Evet. |
| Protokoller |
| ● IP protokolü |
Evet; IPv4 |
| ● PROFINET IO denetleyici |
- Evet. |
| ● PROFINET IO Cihazı |
- Evet. |
| ● SIMATIK iletişim |
- Evet. |
| ● Açık IE iletişim |
Evet; İsteğe bağlı olarak da şifrelenmiş |
| ● Web sunucusu |
- Evet. |
| ● Medyanın fazlalığı |
Evet; MRP Automanager IEC 62439-2 2. Baskı'ya göre.0 |
| PROFINET IO denetleyici |
| Hizmetler |
| PG/OP İletişim |
- Evet. |
| İzohron mod |
- Evet. |
| Doğrudan veri değişimi |
Evet; Gerekli: IRT ve izokron mod (MRPD isteğe bağlı) |
| ¢ IRT |
- Evet. |
| PROFIenerji |
- Evet. |
| Başlatma önceliği |
Evet; en fazla 32 PROFINET cihazı |
| Bağlanabilir IO cihazlarının sayısı, en fazla. |
128Toplamda 512 dağıtılmış I/O cihazı AS-i, PROFIBUS veya PROFINET üzerinden bağlanabilir. |
| Bu da IRT'li IO cihazları, en fazla. |
64 |
| RT için bağlanabilir IO cihazlarının sayısı, en fazla. |
128 |
| ¥ bunlardan en fazla. |
128 |
| Aynı anda etkinleştirilebilen/deaktiv edilebilen IO cihazlarının sayısı, en fazla. |
8; tüm arayüzler için toplamda |
| Alet başına IO cihazlarının sayısı, en fazla. |
8 |
| Güncelleme süreleri |
Güncelleme süresinin asgari değeri ayrıca PROFINET IO için ayarlanan iletişim payına, IO cihazlarının sayısına ve yapılandırılmış kullanıcı verilerinin miktarına bağlıdır. |
| IRT için güncelleme zamanı |
| 250 μs gönderme döngüsü için |
250 μs'den 4 ms'e kadar; Not: İzohron modlu IRT durumunda, izohron OB'nin en az 500 μs güncelleme süresi belirleyici. |
| 500 μs gönderme döngüsü için |
500 μs ila 8 ms |
| 1 ms gönderme döngüsü için |
1 ms'den 16 ms'e kadar |
| 2 ms gönderme döngüsü için |
2 ms ile 32 ms arasında |
| 4 ms gönderme döngüsü için |
4 ms ile 64 ms arasında |
| IRT ile ve "genel olmayan" gönderme döngülerinin parametrelenmesiyle |
Güncelleme süresi = "birbiriyle eşsiz" gönderme saati (herhangi bir 125 μs katı: 375 μs, 625 μs... 3 875 μs) |
| RT için güncelleme zamanı |
| 250 μs gönderme döngüsü için |
250 μs ila 128 ms arasında |
| 500 μs gönderme döngüsü için |
500 μs ila 256 ms arasında |
| 1 ms gönderme döngüsü için |
1 ms'den 512 ms'e kadar |
| 2 ms gönderme döngüsü için |
2 ms ile 512 ms arasında |
| 4 ms gönderme döngüsü için |
4 ms'den 512 ms'e kadar |
| PROFINET IO cihazı |
| Hizmetler |
| PG/OP İletişim |
- Evet. |
| İzohron mod |
- Hayır. |
| ¢ IRT |
- Evet. |
| PROFIenerji |
Evet; kullanıcı programı başına |
| Başlatma önceliği |
- Hayır. |
| Paylaşılan cihaz |
- Evet. |
| Paylaşılan cihazla IO denetleyicilerinin sayısı, maksimum. |
4 |
| Varlık yönetimi kaydı |
Evet; kullanıcı programı başına |
| 2. Arayüz |
| Arayüz türleri |
| ● RJ 45 (Ethernet) |
- Hayır. |
| ● Liman sayısı |
11x M12 |
| ● entegre anahtar |
- Hayır. |
| Protokoller |
| ● IP protokolü |
Evet; IPv4 |
| ● PROFINET IO denetleyici |
- Evet. |
| ● PROFINET IO Cihazı |
- Evet. |
| ● SIMATIK iletişim |
- Evet. |
| ● Açık IE iletişim |
Evet; İsteğe bağlı olarak da şifrelenmiş |
| ● Web sunucusu |
- Evet. |
| ● Medyanın fazlalığı |
- Hayır. |
| PROFINET IO denetleyici |
| Hizmetler |
| PG/OP İletişim |
- Evet. |
| İzohron mod |
- Hayır. |
| Doğrudan veri değişimi |
- Hayır. |
| ¢ IRT |
- Hayır. |
| PROFIenerji |
- Evet. |
| Başlatma önceliği |
- Hayır. |
| Bağlanabilir IO cihazlarının sayısı, en fazla. |
32Toplamda 512 dağıtılmış I/O cihazı AS-i, PROFIBUS veya PROFINET üzerinden bağlanabilir. |
| RT için bağlanabilir IO cihazlarının sayısı, en fazla. |
32 |
| ¥ bunlardan en fazla. |
32 |
| Aynı anda etkinleştirilebilen/deaktiv edilebilen IO cihazlarının sayısı, en fazla. |
8; tüm arayüzler için toplamda |
| Alet başına IO cihazlarının sayısı, en fazla. |
8 |
| Güncelleme süreleri |
Güncelleme süresinin asgari değeri ayrıca PROFINET IO için ayarlanan iletişim payına, IO cihazlarının sayısına ve yapılandırılmış kullanıcı verilerinin miktarına bağlıdır. |
| RT için güncelleme zamanı |
| 1 ms gönderme döngüsü için |
1 ms'den 512 ms'e kadar |
| PROFINET IO cihazı |
| Hizmetler |
| PG/OP İletişim |
- Evet. |
| İzohron mod |
- Hayır. |
| ¢ IRT |
- Hayır. |
| PROFIenerji |
Evet; kullanıcı programı başına |
| Başlatma önceliği |
- Hayır. |
| Paylaşılan cihaz |
- Evet. |
| Paylaşılan cihazla IO denetleyicilerinin sayısı, maksimum. |
4 |
| Varlık yönetimi kaydı |
Evet; kullanıcı programı başına |
| Arayüz türleri |
| RJ 45 (Ethernet) |
| ● 100 Mbps |
- Evet. |
| ● Kendi başınıza pazarlık |
- Evet. |
| ● Otomatik yolculuk |
- Evet. |
| ● Endüstriyel Ethernet durum LED |
- Evet. |
| Protokoller |
| Profesyonel |
- Evet. |
| Bağlantı sayısı |
| ● En fazla bağlantı sayısı. |
128• CPU'nun entegre arayüzleri üzerinden |
| ● ES/HMI/web için ayrılmış bağlantı sayısı |
10 |
| ● Entegre arayüzler üzerinden bağlantı sayısı |
128 |
| ● S7 yönlendirme yollarının sayısı |
16 |
| Çıkarma modu |
| Medya fazlalığı |
| MRP |
Evet; MRP işten çıkarma yöneticisi ve/veya MRP müşterisi olarak |
| ¢ MRPD |
Evet; Gereklilik: IRT |
| - Hat aralarındaki geçiş süresi, tip. |
200 ms; MRP için, MRPD için çıkmaz |
| - Çemberdeki istasyon sayısı, en fazla. |
50 |
| SIMATIC iletişim |
| ● S7 yönlendirme |
- Evet. |
| ● S7 iletişim, sunucu olarak |
- Evet. |
| ● S7 iletişim, müşteri olarak |
- Evet. |
| ● Her iş başına kullanıcı verileri, en fazla. |
Çevrimiçi yardımına bakınız (S7 iletişim, kullanıcı verisinin boyutu) |
| Açık IE iletişim |
| ● TCP/IP |
- Evet. |
| Verilerin uzunluğu, en fazla. |
64 kbyte |
| - Port başına birkaç pasif bağlantı desteklenir |
- Evet. |
| ● ISO-on-TCP (RFC1006) |
- Evet. |
| Verilerin uzunluğu, en fazla. |
64 kbyte |
| ● UDP |
- Evet. |
| Verilerin uzunluğu, en fazla. |
2 kbyte; UDP yayın için 1 472 bayt |
| UDP çoklu yayın |
Evet; en fazla 5 çoklu yayın devresinde |
| ● DHCP |
- Hayır. |
| ● SNMP |
- Evet. |
| ● DCP |
- Evet. |
| ● LLDP |
- Evet. |
| Web sunucusu |
| ● HTTP |
Evet; Standart ve kullanıcı sayfaları |
| ● HTTPS |
Evet; Standart ve kullanıcı sayfaları |
| OPC UA |
| ● Çalışma süresi lisansı gereklidir |
Evet; "Küçük" lisans gereklidir. |
| ● OPC UA istemcisi |
- Evet. |
| Uygulama kimlik doğrulama |
- Evet. |
| Güvenlik politikaları |
Kullanılabilir güvenlik politikaları: Hiç, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| Kullanıcı kimlik doğrulama |
"anonim" veya kullanıcı adı ve şifreyle |
| Bağlantı sayısı, en fazla. |
4 |
| - Müşteri arayüzlerinin düğüm sayısı, tavsiye edilen maksimum. |
1 000 |
| OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList'in bir çağrısı için eleman sayısı, en fazla. |
300 |
| OPC_UA_NameSpaceGetIndexList'in bir çağrısı için eleman sayısı, maksimum. |
20 |
| OPC_UA_MethodGetHandleList'in bir çağrısı için eleman sayısı, maksimum. |
100 |
| Oturum yönetimi için istemci talimatlarının eşzamanlı çağrı sayısı, bağlantı başına, en fazla. |
1 |
| Verilere erişim için istemci talimatlarının eşzamanlı çağrı sayısı, bağlantı başına, en fazla. |
5 |
| Kaydedilebilir düğüm sayısı, en fazla. |
5 000 |
| OPC_UA_MethodCall'ın kayıt edilebilir yöntem çağrılarının sayısı, en fazla. |
100 |
| OPC_UA_MethodCall çağrısı sırasında giriş/çıkış sayısı, maksimum. |
20 |
| ● OPC UA Sunucusu |
Evet; Veri erişimi (okuma, yazma, abonelik), yöntem çağrısı, özel adres alanı |
| Uygulama kimlik doğrulama |
- Evet. |
| Güvenlik politikaları |
Kullanılabilir güvenlik politikaları: Hiç, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| Kullanıcı kimlik doğrulama |
"anonim" veya kullanıcı adı ve şifreyle |
| Seans sayısı, en fazla. |
32 |
| Eğlenebilir değişkenlerin sayısı, en fazla. |
50 000 |
| Kaydedilebilir düğüm sayısı, en fazla. |
10 000 |
| - Toplantı başına abone sayısı, en fazla. |
20 |
| Örnekleme aralığı, min. |
100 ms |
| ️ Yayınlama aralığı, min. |
500 ms |
| ️ Sunucu yöntemlerinin sayısı, en fazla. |
20 |
| Server yöntemi başına giriş/çıkış sayısı, en fazla. |
20 |
| İzlenen öğelerin sayısı, en fazla tavsiye edilir. |
1 000; 1 s örnekleme aralığı ve 1 s gönderme aralığı için |
| Server arayüzlerinin sayısı, en fazla. |
10 |
| Kullanıcı tarafından tanımlanan sunucu arayüzleri için düğüm sayısı, en fazla. |
1 000 |
Mesajınız 20-3.000 karakter arasında olmalıdır!
