PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı basınç algılayıcı
  • PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı basınç algılayıcı
  • PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı basınç algılayıcı
PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı basınç algılayıcı

PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı basınç algılayıcı

Menşe yeri Almanya
Marka adı IFM
Sertifika CE
Model numarası PN3071
belge Ürün Broşürü PDF
Ürün Detayları
Çalışma sıcaklığı:
-25 ila 85°C
Besleme gerilimi:
10 - 30 VDC
Bağlantı Tipi:
M12 Konektörü
Koruma derecesi:
IP67
Kablo Uzunluğu:
2 milyon
Montaj Tipi:
dişli
Sıcaklık aralığı:
-50 ila 150°C
Tepki Süresi:
≤ 1 sn
Doğruluk:
±0.2°C
Depolama sıcaklığı:
-40 ila 85°C
Ağırlık:
0,1 kilo
Model:
TA2011
Ev materyalleri:
Paslanmaz çelik
Çıktı Türü:
nokta100
Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1
Fiyat
USD
Ambalaj bilgileri
15,10 x 15,40 x 4,60
Teslim süresi
10-12 gün
Ödeme koşulları
L/C, T/T
Yetenek temini
100
Ürün Açıklaması

PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı IFM basınç algılayıcı
PN3071 PN-250-SER14-MFRKG/US//V ekranlı IFM Basınç Sensörünün detaylarına bir göz atalım:
1Ürün Adı:
- Ekranlı IFM Basınç Sensörü PN3071 PN-250-SER14-MFRKG/US//V
2- Açıklama:
- PN3071 PN-250-SER14-MFRKG/US//V, IFM Electronics'ten yerleşik bir ekranlı bir basınç sensörüdür.
Basınç sensörleri, endüstriyel uygulamalarda gazlar veya sıvılar gibi çeşitli ortamların basıncını ölçmek için kullanılır.
3Ana özellikler:
- Ölçüm aralığı 0-250 bar (0-3626 psi)
- Dört basamaklı bir ekranla paslanmaz çelik koruma
- 4 telli DC PNP/NPN analog çıkışı
- Ekran veya IO-Link ile yapılandırılabilir
- Güçlü ve kompakt tasarım
- Zorlu ortamlarda kullanım için IP67 derecesi
4Uygulamalar:
- IFM PN3071 PN-250-SER14-MFRKG/US//V basınç sensörü çeşitli endüstriyel uygulamalar için uygundur, örneğin:
- Süreç izleme ve kontrolü
- Hidrolik ve pnevmatik sistemler
- Kompresör ve pompa izleme
- Sızıntı tespiti ve basınç düzenleme
5Bağlantı:
- Sensörün 4 telli DC bağlantısı var:
- 1 x Kahverengi (L+)
- 1 x Mavi (L-)
- 1 x Siyah (PNP/NPN analog çıkışı)
- 1 x Beyaz (IO-Link iletişim)
- Sensör, IO-Link bağlantılı olanlar da dahil olmak üzere endüstriyel kontrol sistemlerine ve otomasyon ağlarına kolayca entegre edilebilir.
6Yetenekleri:
- Ölçüm aralığı 0-250 bar (0-3626 psi)
- Kolay okuma ve yapılandırma için 4 basamaklı ekran
- Süreç kontrolü için PNP/NPN analog çıkışı
- Gelişmiş yapılandırma ve teşhis için IO-Link iletişim
- IP67 derecesi ile sağlam paslanmaz çelik koruma
- Ekran veya IO-Link arayüzü üzerinden yapılandırılabilir
7Uyumluluk:
- IFM PN3071 PN-250-SER14-MFRKG/US//V basınç sensörü, çok çeşitli endüstriyel otomasyon ve kontrol sistemleriyle uyumlu olarak tasarlanmıştır.
- Programlanabilir mantıksal denetleyiciler (PLC'ler), SCADA sistemleri ve IO-Link desteğine sahip olanlar da dahil olmak üzere diğer endüstriyel kontrol ekipmanları ile entegre edilebilir.
PN3071 PN-250-SER14-MFRKG/US//V, IFM Electronics'ten üretilen çok yönlü ve sağlam bir basınç sensörüdür.IP67 derecesi, ve yapılandırılabilir analog çıkış ve IO-Link iletişimi, süreç kontrolü gibi çeşitli endüstriyel basınç izleme ve kontrol uygulamaları için uygundur,Hidrolik ve pnevmatik sistemler, ve kompresör/pompa izleme.
IFM PN3071 PN-250-SER14-MFRKG/US//V basınç sensörü hakkında daha fazla sorunuz varsa veya ek bilgiye ihtiyacınız varsa, lütfen sormaktan çekinmeyin.
Ürün özellikleri

Giriş ve çıkış sayısıDijital çıkış sayısı: 1; Analog çıkış sayısı: 1
Ölçme aralığı
0...250 bar0...3620 psi.0...25 MPa



Süreç bağlantısıG 1/4 iç iplik M6 I

Uygulama

ÖzellikAltınla kaplanmış kontaktlar
Ölçüm unsurumetal ince film hücresi
Uygulamaendüstriyel uygulamalar için
Medyasıvılar ve gazlar
Orta sıcaklık [°C]- 25...80
Min. patlama basıncı
1200 bar17400 psi120 MPa



Basınç derecesi
500 bar7250 psi50 MPa



Vakum direnci [mbar]- 1000.
Basınç türügöreceli basınç

Elektriksel veriler

Çalışma voltajı [V]18...30 DC; (SELV/PELV'ye)
Akım tüketimi [mA]< 35
En az yalıtım direnci [MΩ]100(500 V DC)
Koruma sınıfıIII.
Ters kutupluk koruması- Evet.
Güçlendirme gecikme süresi [s]< 0.3
Entegre gözcü köpeği- Evet.

Girişler / çıkışlar

Giriş ve çıkış sayısıDijital çıkış sayısı: 1; Analog çıkış sayısı: 1

Çıkışlar

Toplam çıkış sayısı2
Çıkış sinyalianahtarlama sinyali; analog sinyali; IO-Link; (konfigure edilebilir)
Elektrik tasarımıPNP
Dijital çıkış sayısı1
Çıkış fonksiyonuNormalde açık / normalde kapalı; (parametre edilebilir)
Maks. voltaj düşüşü geçiş çıkışı DC [V]2.5
Değişim çıkışının sabit akım derecesi DC [mA]150; (200 (...60 °C) 250 (...40 °C))
Değişim frekansı DC [Hz]< 170
Analog çıkış sayısı1
Analog akım çıkışı [mA]4- Evet.20
Maks. yük [Ω]500
Analog çıkış voltajı [V]0- Evet.10
Min. yük direnci [Ω]2000
Kısa devre koruması- Evet.
Kısa devre koruma tipiPulslu
Aşırı yük koruması- Evet.

Ölçme/ ayar aralığı

Ölçme aralığı
0...250 bar0...3620 psi.0...25 MPa



Fabrika ayarları / CMPT = 2

Kurulum noktası SP
2...250 bar40...3620 psi.0.2...25 MPa



Yeniden ayarlama noktası rP
1...249 bar20...3600 psi.0.1- Evet.24.9 MPa



SP ve rP arasındaki minimum fark
2 bar20 psi0.2 MPa



Adımlar halinde
1 bar20 psi0.1 MPa



Status_B Yüksek çözünürlük / CMPT = 3

Kurulum noktası SP
2...250 bar30...3626 psi.0.2...25 MPa



Yeniden ayarlama noktası rP
1...249 bar12...3608 psi.0.1- Evet.24.9 MPa



SP ve rP arasındaki minimum fark
2 bar19 psi0.2 MPa



Adımlar halinde
1 bar1 psi0.1 MPa



Doğruluk / sapmalar

Değiştirme noktası doğruluğu [dönümün %'i]< ± 0,5
Tekrarlanabilirlik [spanın %'i]< ± 0,1; (sıcaklık dalgalanmaları < 10 K)
Özelliklerin sapması [sınıfın %'i]< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = En iyi uyumlu düz çizgi; LS = sınır değeri ayarlama)
Hysteresis sapması [spanın %'i]< ± 0,25
Uzun vadeli istikrar [spanın %'i]< ± 0,05; (her 6 ayda)
Sıfır noktası sıcaklık katsayısı [sınıfın % / 10 K]0,2; (-25...80 °C)
Sıcaklık katsayısı aralığı [sıranın %'i / 10 K]0,2; (-25...80 °C)

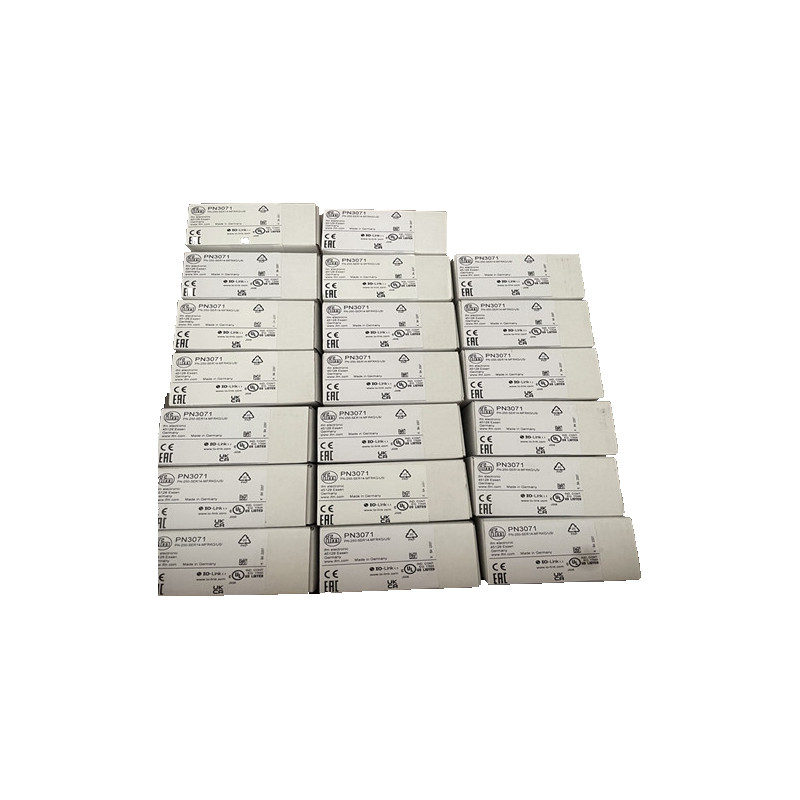

PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı basınç algılayıcı 0PN3071 PN-250-SER14-MFRKG/US/ /V ekranlı basınç algılayıcı 1
