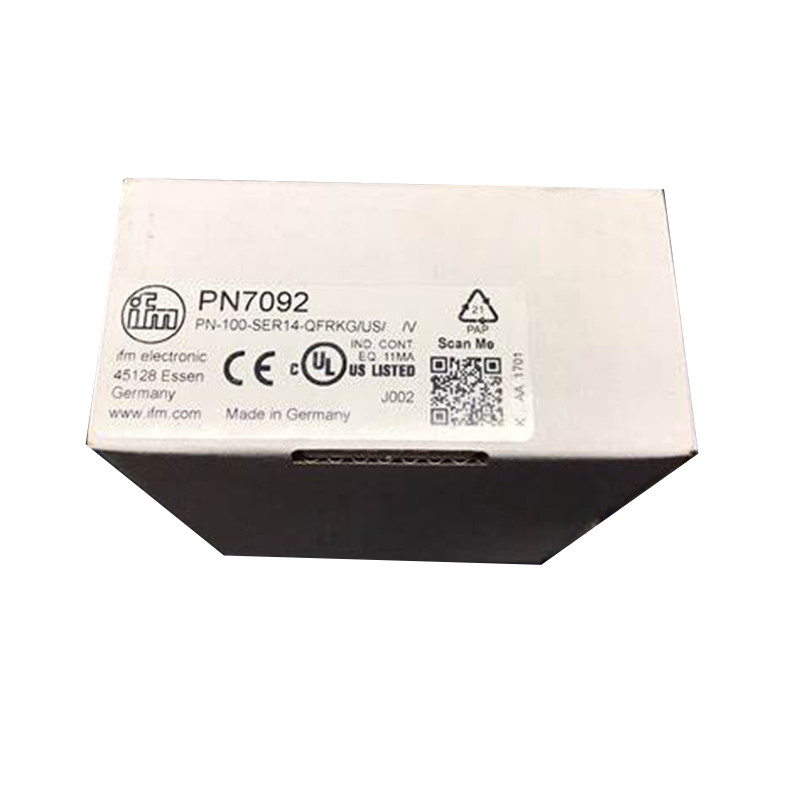

IFM PN7092 PN-100-SER14-QFRKG/US/ /V ekranlı basınç algılayıcı
PN7092 PN-100-SER14-QFRKG/US//V ekranlı IFM Basınç Sensörünün detaylarına bir göz atalım:
1Ürün Adı:
- PN7092 PN-100-SER14-QFRKG/US//V ekranlı IFM Basınç Sensörü
2- Açıklama:
- PN7092 PN-100-SER14-QFRKG/US//V, IFM Electronics'ten yerleşik bir ekranla basınç sensörüdür.
Basınç sensörleri, endüstriyel uygulamalarda gazlar veya sıvılar gibi çeşitli ortamların basıncını ölçmek için kullanılır.
3Ana özellikler:
- Ölçüm aralığı 0-100 bar (0-1450 psi)
- Dört basamaklı bir ekranla paslanmaz çelik koruma
- 4 telli DC PNP/NPN analog çıkışı
- Ekran veya IO-Link ile yapılandırılabilir
- Güçlü ve kompakt tasarım
- Zorlu ortamlarda kullanım için IP67 derecesi
4Uygulamalar:
- IFM PN7092 PN-100-SER14-QFRKG/US//V basınç sensörü, çeşitli endüstriyel uygulamalar için uygundur:
- Süreç izleme ve kontrolü
- Hidrolik ve pnevmatik sistemler
- Kompresör ve pompa izleme
- Sızıntı tespiti ve basınç düzenleme
5Bağlantı:
- Sensörün 4 telli DC bağlantısı var:
- 1 x Kahverengi (L+)
- 1 x Mavi (L-)
- 1 x Siyah (PNP/NPN analog çıkışı)
- 1 x Beyaz (IO-Link iletişim)
- Sensör, IO-Link bağlantılı olanlar da dahil olmak üzere endüstriyel kontrol sistemlerine ve otomasyon ağlarına kolayca entegre edilebilir.
6Yetenekleri:
- Ölçüm aralığı 0-100 bar (0-1450 psi)
- Kolay okuma ve yapılandırma için 4 basamaklı ekran
- Süreç kontrolü için PNP/NPN analog çıkışı
- Gelişmiş yapılandırma ve teşhis için IO-Link iletişim
- IP67 derecesi ile sağlam paslanmaz çelik koruma
- Ekran veya IO-Link arayüzü üzerinden yapılandırılabilir
7Uyumluluk:
- IFM PN7092 PN-100-SER14-QFRKG/US//V basınç sensörü, çok çeşitli endüstriyel otomasyon ve kontrol sistemleriyle uyumlu olarak tasarlanmıştır.
- Programlanabilir mantıksal denetleyiciler (PLC'ler), SCADA sistemleri ve IO-Link desteğine sahip olanlar da dahil olmak üzere diğer endüstriyel kontrol ekipmanları ile entegre edilebilir.
PN7092 PN-100-SER14-QFRKG/US//V, IFM Electronics'ten çok yönlü ve sağlam bir basınç sensörüdür.IP67 derecesi, ve yapılandırılabilir analog çıkış ve IO-Link iletişimi, süreç kontrolü gibi çeşitli endüstriyel basınç izleme ve kontrol uygulamaları için uygundur,Hidrolik ve pnevmatik sistemler, ve kompresör/pompa izleme.
IFM PN7092 PN-100-SER14-QFRKG/US//V basınç sensörü hakkında daha fazla sorunuz varsa veya ek bilgiye ihtiyacınız varsa, lütfen sormaktan çekinmeyin.
Ürün özellikleri
| Giriş ve çıkış sayısı |
Dijital çıkış sayısı: 2 |
| Ölçme aralığı |
| 0100 bar. |
0...1450 psi. |
0...10 MPa |
|
| Süreç bağlantısı |
Girintili bağlantı G 1/4 iç girinti |
Uygulama
| Özellik |
Altınla kaplanmış kontaktlar |
| Ölçüm unsuru |
seramik kapasitif basınç ölçüm hücresi |
| Uygulama |
endüstriyel uygulamalar için |
| Medya |
Sıvılar |
| Şartlı olarak uygun |
Gazlarda > 25 bar basınçta kullanım sadece talep üzerine |
| Orta sıcaklık [°C] |
- 25...80 |
| Min. patlama basıncı |
|
| Basınç derecesi |
|
| Vakum direnci [mbar] |
- 1000. |
| Basınç türü |
göreceli basınç |
Elektriksel veriler
| Çalışma voltajı [V] |
18...30 DC; (SELV/PELV'ye) |
| Akım tüketimi [mA] |
< 35 |
| En az yalıtım direnci [MΩ] |
100(500 V DC) |
| Koruma sınıfı |
III. |
| Ters kutupluk koruması |
- Evet. |
| Güçlendirme gecikme süresi [s] |
< 0.3 |
| Entegre gözcü köpeği |
- Evet. |
Girişler / çıkışlar
| Giriş ve çıkış sayısı |
Dijital çıkış sayısı: 2 |
Çıkışlar
| Toplam çıkış sayısı |
2 |
| Çıkış sinyali |
anahtarlama sinyali; IO-Link; (konfigure edilebilir) |
| Elektrik tasarımı |
PNP/NPN |
| Dijital çıkış sayısı |
2 |
| Çıkış fonksiyonu |
Normalde açık / normalde kapalı; (parametre edilebilir) |
| Maks. voltaj düşüşü geçiş çıkışı DC [V] |
2.5 |
| Değişim çıkışının sabit akım derecesi DC [mA] |
150; (200 (...60 °C) 250 (...40 °C)) |
| Değişim frekansı DC [Hz] |
< 170 |
| Kısa devre koruması |
- Evet. |
| Kısa devre koruma tipi |
Pulslu |
| Aşırı yük koruması |
- Evet. |
Ölçme/ ayar aralığı
| Ölçme aralığı |
| 0100 bar. |
0...1450 psi. |
0...10 MPa |
|
Fabrika ayarları / CMPT = 2
| Kurulum noktası SP |
| 1100 bar. |
10...1450 psi. |
0.1...10 MPa |
|
| Yeniden ayarlama noktası rP |
| 0.5- Evet.99.5 bar |
5...1445 psi. |
0.05- Evet.9.95 MPa |
|
| SP ve rP arasındaki minimum fark |
|
| Adımlar halinde |
|
Status_B Yüksek çözünürlük / CMPT = 3
| Kurulum noktası SP |
| 0.8100 bar. |
12...1450 psi. |
0.08...10 MPa |
|
| Yeniden ayarlama noktası rP |
| 0.3- Evet.99.5 bar |
5...1443 psi. |
0.03- Evet.9.95 MPa |
|
| SP ve rP arasındaki minimum fark |
|
| Adımlar halinde |
|
Doğruluk / sapmalar
| Değiştirme noktası doğruluğu [dönümün %'i] |
< ± 0,5 |
| Tekrarlanabilirlik [spanın %'i] |
< ± 0,1; (sıcaklık dalgalanmaları < 10 K) |
| Özelliklerin sapması [sınıfın %'i] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = En iyi uyumlu düz çizgi; LS = sınır değeri ayarlama) |
| Hysteresis sapması [spanın %'i] |
< ± 0,25 |
| Uzun vadeli istikrar [spanın %'i] |
< ± 0,05; (her 6 ayda) |
| Sıfır noktası sıcaklık katsayısı [sınıfın % / 10 K] |
< ± 0,2(-0...80 °C) |
| Sıcaklık katsayısı aralığı [sıranın %'i / 10 K] |
< ± 0,2(-0...80 °C) |
