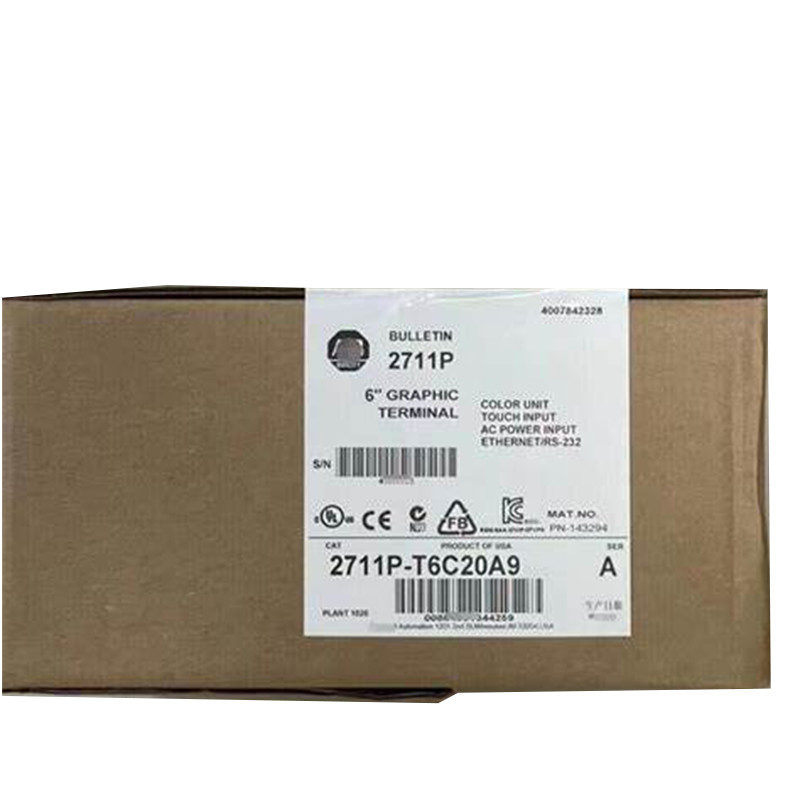

Allen 2711P-T6C20A9 PanelView Plus 6 terminale grafico
Ok, diamo un'occhiata più da vicino al terminale grafico Allen-Bradley 2711P-T6C20A9 PanelView Plus 6:
1. Nome del prodotto:
- Allen-Bradley 2711P-T6C20A9 PanelView Plus 6 terminale grafico
2Descrizione:
- Questo e' un terminale HMI ad alte prestazioni (interfaccia uomo-macchina) del marchio Allen-Bradley di Rockwell Automation, parte della linea di prodotti PanelView Plus 6.
- è progettato per fornire un'interfaccia completa e facile da usare per applicazioni di automazione e controllo industriale.
3Caratteristiche chiave:
- Display a 20 pollici a colori TFT touchscreen
- Risoluzione WUXGA di 1920 x 1200 pixel
- Tecnologia multi-touch per un funzionamento intuitivo
- Interfacce integrate di Ethernet e di comunicazione seriale
- Esegue il sistema operativo Windows Embedded Standard 7
4Applicazioni:
- Il terminale grafico 2711P-T6C20A9 PanelView Plus 6 è adatto a una vasta gamma di applicazioni industriali, tra cui:
- Interfaccia dell'operatore per il controllo e l'automazione della macchina
- Visualizzazione e monitoraggio dei processi
- HMI per sistemi di controllo industriali complessi
- Sistemi di controllo e di acquisizione dei dati di vigilanza (SCADA)
5- Connettività:
- Il terminale grafico dispone di interfacce Ethernet, seriale e USB per la comunicazione e l'integrazione con i sistemi di controllo industriali.
- Supporta vari protocolli di comunicazione industriale, quali Ethernet/IP, Modbus TCP/IP e DF1.
6- Capacità:
- Display a 20 pollici a colori TFT touchscreen
- Risoluzione WUXGA di 1920 x 1200 pixel
- Tecnologia multi-touch per un funzionamento intuitivo
- Interfacce integrate di Ethernet e di comunicazione seriale
- Esegue il sistema operativo Windows Embedded Standard 7
- Ampia libreria di schermate e modelli HMI pre-costruiti
- Potenti funzionalità grafiche e di visualizzazione
7Compatibilità:
- Il terminale grafico 2711P-T6C20A9 PanelView Plus 6 è progettato per essere compatibile con i sistemi di controllo industriale Allen-Bradley e Rockwell Automation, compresi i PLC ControlLogix e CompactLogix.
- può essere integrato anche in un'ampia gamma di architetture di automazione e di controllo industriali.
Le caratteristiche chiave di questo terminale grafico PanelView Plus 6 sono il grande display touchscreen ad alta risoluzione da 20 pollici, la tecnologia capacitiva multi-touch,e il potente sistema operativo Windows Embedded Standard 7.
L'elevata risoluzione WUXGA di 1920 x 1200 pixel fornisce un'interfaccia visiva nitida e dettagliata, che la rende adatta per applicazioni che richiedono una vasta visualizzazione e monitoraggio dei processi.
Le interfacce integrate Ethernet e serie di comunicazione, insieme al supporto per vari protocolli industriali,consentire un'integrazione senza soluzione di continuità con una vasta gamma di sistemi di controllo e reti di automazione industriali.
Il sistema operativo Windows Embedded Standard 7 e l'ampia libreria di schermate e modelli HMI preconstruiti offrono una piattaforma flessibile e user-friendly per lo sviluppo di interfacce operative personalizzate.
Nel complesso, l'Allen-Bradley 2711P-T6C20A9 PanelView Plus 6 Graphic Terminal è una soluzione HMI ad alte prestazioni e versatile per applicazioni di automazione e controllo industriale che richiedono una grande,ad alta risoluzione, e interfaccia touch-enabled.
Per favore, fatemi sapere se avete altre domande!
| Risoluzione |
Grafica a colori a 18 bit 320 x 240 |
| Tasti di funzione della tastiera |
10 tasti di funzione (F1...F10) |
| Input dell'operatore |
Toccare |
| Consumo di energia |
35VA massimo, 20VA tipico |
| Tipo di visualizzazione |
Matrice attiva a colori, transistor a pellicola sottile (TFT) |
| Dispositivo touch |
Resistivo analogo, 4 fili, Attuazione: 1 milione di presse, Forza operativa: 10...110 g |
| Sistema operativo |
Sistema operativo Windows CE 6.0 con funzionalità estese/visualizzatori di file |
| Lampade di sfondo |
LED bianco, non sostituibile, minimo 25.000 ore a 25 °C (77 °F) |
| Descrizione della tastiera |
Membrana in acciaio inossidabile, tasti numerici, di navigazione e di funzione, Attuazione: 1 milione di presse, forza operativa: 340 g |
| Software |
Software di edizione macchina di FactoryTalk, versione 6.10 o successiva, il software di visualizzazione di FactoryTalk non è supportato sui terminali 400 e 600 |
| Voltaggio di ingresso |
100...240V AC, 50...60 Hz |
| slot per schede digitali (SD) sicure |
Lo slot per schede intercambiabili a caldo supporta schede SD 1784-SDx e 1784-SDHCx per trasferire file, aggiornare il firmware o registrare dati |
| Batteria (orologio in tempo reale) |
Orologio a batteria con timbre di data critica, accuratezza ±2 minuti al mese, durata della batteria: 4 anni min a 25 °C (77 °F), sostitutibile in campo: cat. no.2711P-RY2032 o equivalente CR2032 batteria al litio a cella di moneta |
| Porte USB |
Una porta host USB per collegare un mouse USB, tastiera, stampante e unità flash USB che sono intercambiabili a caldo, Una porta dispositivo USB per collegare un computer personale host |
| Porti di comunicazione |
RS-232, 1 host USB, 1 porta dispositivo USB (numeri di catalogo con il numero 5, ad esempio, 2711P-B4C5D8), Ethernet (10/100 Mbps, Auto-MDI/MDI-X), RS-232, 1 host USB,1 porta USB del dispositivo (numeri di catalogo con il numero 20, ad esempio, 2711P-B4C20D8) |
