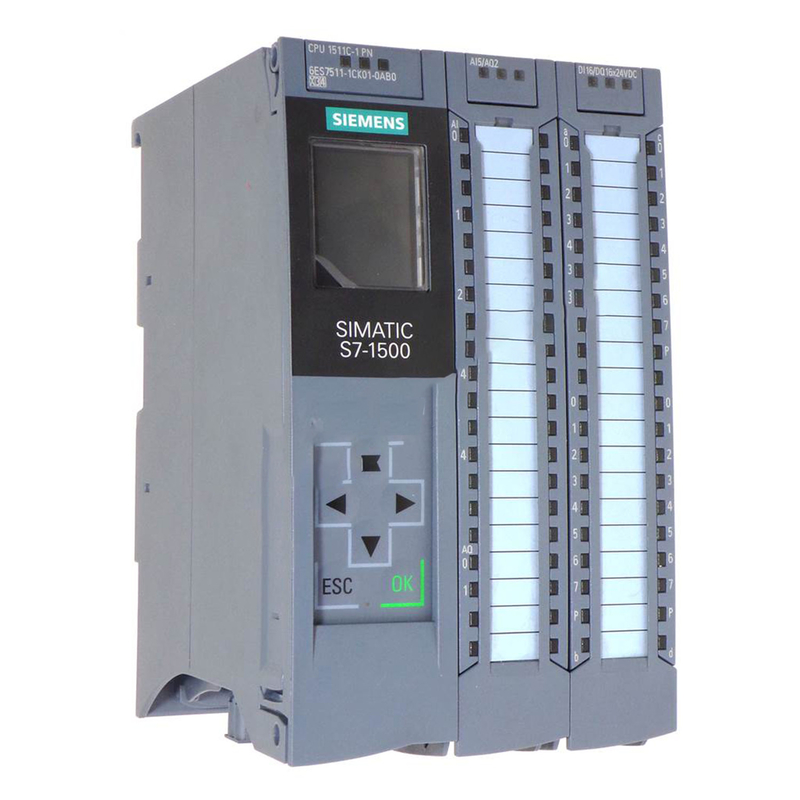

SIEMENS 6ES7511-1CK01-0AB0 PROFINET IRT 2 PORT SÖÇÜTLE, 60 NS BIT-PERFORMANCE, İÇİN
SIEMENS 6ES7511-1CK01-0AB0, SIMATIC S7-1500 otomasyon sisteminin bir parçası olan bir merkezi işlem birimidir.
2 portlu anahtarlı PROFINET IRT:
- Bu CPU'nun entegre 2 portlu bir anahtarı olan PROFINET arayüzü var.
- PROFINET arayüzü, son derece senkronize ve deterministik veri alışverişini sağlayan PROFINET IRT (Isochronous Real-Time) iletişim protokolünü destekliyor.
- 2 portlu anahtar, CPU'nun harici bir anahtar gerektirmeden diğer PROFINET cihazlarına doğrudan bağlanmasını sağlar.
Hızlı 60 ns Bit Performansı:
- Bu CPU'nun bit başına 60 nanosaniyelik bir performansı var.
- Bazı üst seviye S7-1500 CPU'lar kadar hızlı olmasa da, 60 ns bit performansı hala çok duyarlı kontrol yetenekleri sağlar.
Ön bağlantı:
- CPU, PROFINET arayüzü için ön konektörle birlikte gelir.
- Bu itme konektörü, PROFINET kablolarını CPU'ya bağlamak için kullanışlı ve aletsiz bir yol sağlar.
SIMATIC Bellek Kartı Gerekli:
- Diğer SIMATIC S7-1500 CPU'ları gibi, bu model de çalıştırmak için SIMATIC bellek kartının yerleştirilmesini gerektirir.
- Hafıza kartı kullanıcı programı, yapılandırma verileri ve diğer çalıştırma bilgilerini depolar.
Diğer özellikleri:
- Çalışma belleği: program için 500 KB ve veri için 3 MB
- Modüler SIMATIC S7-1500 sisteminin bir parçası
- STEP 7 mühendislik yazılımı kullanılarak programlandı.
Bu CPU modelinin en önemli ayırt edici özellikleri, 2 portlu bir anahtarla entegre PROFINET IRT arayüzü, hızlı 60 ns bit performansı ve itme ön konektörüdür.
Önceki 6ES7511-1CK00-0AB0 modeliyle karşılaştırıldığında, bu 6ES7511-1CK01-0AB0 sürümü çalışma belleği kapasitesini arttırmıştır (500 KB program, 3 MB veri).
Bu yetenekler, CPU 1511-1 PN'yi son derece senkronize edilmiş ve belirleyici endüstriyel Ethernet iletişimi gerektiren uygulamalar için iyi bir seçim haline getirir.ama yüksek seviye S7-1500 CPU'ların aşırı işleme hızlarına ihtiyaç duymayabilir.
2-portlu anahtar ve itme bağlantısı, uygun bağlantı seçenekleri sağlarken, 60 ns bit performansı hala birçok endüstriyel otomasyon görevi için duyarlı bir kontrol sağlar.
Genel olarak, 6ES7511-1CK01-0AB0, SIMATIC S7-1500 portföyünde çok yönlü ve yetenekli bir CPU'dur.Yüksek iş belleği kapasitesini gerektiren geniş bir endüstriyel otomasyon uygulamaları için uygundur.
| Genel bilgiler |
| Ürün türü tanımı |
CPU 1511C-1 PN |
| HW işlevsel durumu |
FS03 |
| Firmware sürümü |
V2.9 |
| Ürün fonksiyonu |
| ● I&M verileri |
Evet; I&M0'dan I&M3'ye |
| ● İzohron mod |
Evet; en az 625 μs'lik OB 6x döngüsüyle (dağıtıldı) |
| Mühendislik |
| ● ADEM 7 TIA Portalı sürümden yapılandırılabilir/entegre edilebilir |
V17 (FW V2.9) / V15 (FW V2.5) veya daha üstü; daha eski TIA Portal sürümleri ile 6ES7511-1CK00-0AB0 olarak yapılandırılabilir |
| Yapılandırma kontrolü |
| Veri kümesi üzerinden |
- Evet. |
| Görüntüle |
| Ekran çaprazı [cm] |
3.45 cm |
| Kontrol elemanları |
| Anahtar sayısı |
8 |
| Mod düğmeleri |
2 |
| Besleme voltajı |
| İsimlendirilmiş değer (DC) |
24 V |
| izin verilen menzil, alt sınır (DC) |
19.2 V; 20.4 V DC, dijital giriş/çıkışları beslemek için |
| izin verilen menzil, üst sınır (DC) |
28.8 V |
| Ters kutupluk koruması |
- Evet. |
| Ana tamponlama |
| ● Ana hatası / voltaj arızası depolanan enerji süresi |
5 ms; CPU bölümündeki güç kaynağını ifade eder. |
| Giriş akımı |
| Mevcut tüketim (ad değer) |
0.8 A; yük olmadan; 9.8 A: CPU + yük |
| Akım tüketimi, en fazla. |
1 A; yük olmadan; 10 A: CPU + yük |
| Girme akımı, maksimum. |
1.9 A: Ad değer |
| I2t |
0.34 A2·s |
| Dijital girişler |
| ● yükleme voltajından L + (yük olmadan), en fazla. |
Grup başına 20 mA |
| Dijital çıkışlar |
| ● yükleme voltajından L +, en fazla. |
30 mA; Grup başına, yük olmadan |
| Çıkış voltajı / başlık |
| İsimlendirilmiş değer (DC) |
24 V |
| Kodlayıcı kaynağı |
| Çıkış sayısı |
1Bir ortak 24 V kodlayıcı kaynağı |
| 24 V kodlayıcı kaynağı |
| ● 24 V |
Evet; L+ (-0,8 V) |
| ● Kısa devre koruması |
- Evet. |
| ● Çıktı akımı, en fazla. |
1 A |
| Güç |
| Arka plan otobüsüne güç ver |
10 W |
| Arkaplan otobüsünden enerji tüketimi (dengeli) |
8.5 W |
| Güç kaybı |
| Güç kaybı, tip. |
11.8 W |
| Hafıza |
| SIMATIC bellek kartı için yuva sayısı |
1 |
| SIMATIC bellek kartı gerekli |
- Evet. |
| Çalışma hafızası |
| ● entegre (program için) |
175 kbyte |
| ● entegre (veri için) |
1 Mbyte |
| Yük hafızası |
| ● Plug-in (SIMATIC Hafıza Kartı), en fazla. |
32 Gbyte |
| Yedekleme |
| ● bakımsız |
- Evet. |
| CPU işleme süreleri |
| Bit işlemleri için tip. |
60 ns |
| Sözcük işlemleri için, tip. |
72 ns |
| sabit nokta aritmetiği için tip. |
96 ns |
| Değişken nokta aritmetiği için tip. |
384 ns |
| CPU blokları |
| Parça sayısı (toplam) |
4 000; Bloklar (OB, FB, FC, DB) ve UDT |
| DB |
| ● Sayı aralığı |
1... 60 999; kullanıcı tarafından kullanılabilecek numara aralığı: 1... 59 999 ve SFC 86: 60 000... 60 999 ile oluşturulan DB'lerin numara aralığı olarak bölünmüştür. |
| ● En fazla büyüklük. |
1 Mbyte; Mutlak adresleme ile DB'ler için, maksimum boyut 64 KB'dir |
| FB |
| ● Sayı aralığı |
0... 65 535 |
| ● En fazla büyüklük. |
175 kbyte |
| FC |
| ● Sayı aralığı |
0... 65 535 |
| ● En fazla büyüklük. |
175 kbyte |
| OB |
| ● En fazla büyüklük. |
175 kbyte |
| ● Serbest döngü OB'lerinin sayısı |
100 |
| ● Saat alarmı OB'lerinin sayısı |
20 |
| ● Gecikme alarmı OB sayısı |
20 |
| ● Döngüsel kesinti OB'lerinin sayısı |
20En az 500 μs OB 3x döngüsü ile; |
| ● Süreç alarmı OB'lerinin sayısı |
50 |
| ● DPV1 alarm OB'larının sayısı |
3 |
| ● Izokron mod OB'lerinin sayısı |
1 |
| ● Teknoloji eşzamanlı alarm OB sayısı |
2 |
| ● Başlatılan OB sayısı |
100 |
| ● Eşzamanlı hata OB sayısı |
4 |
| ● Eşzamanlı hata OB sayısı |
2 |
| ● Teşhis alarmı OB'lerinin sayısı |
1 |
| Yuvalama derinliği |
| ● öncelik sınıfına göre |
24 |
| Sayıcılar, zamanlayıcılar ve onların kalıcılığı |
| S7 sayacı |
| ● Sayısı |
2 048 |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| IEC sayacı |
| ● Sayısı |
Herhangi bir (sadece ana bellek tarafından sınırlıdır) |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| S7 katı |
| ● Sayısı |
2 048 |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| IEC zamanlayıcı |
| ● Sayısı |
Herhangi bir (sadece ana bellek tarafından sınırlıdır) |
| Değerlendirme |
| Düzenlenebilir |
- Evet. |
| Veri alanları ve saklamaları |
| Veri saklama alanı (zamanlayıcılar, sayaçlar, bayraklar dahil), en fazla. |
128 kbyte; Toplamda; bit bellekleri, zamanlayıcılar, sayaçlar, DB'ler ve teknoloji verileri (eksenleri) için kullanılabilir saklama belleği: 88 KB |
| Genişletilmiş veri saklama alanı (zamanlayıcılar, sayaçlar, bayraklar dahil), en fazla. |
1 Mbyte; PS 6 0W 24/48/60 V DC HF kullanılırken |
| Bayrak |
| ● En fazla büyüklük. |
16 kbyte |
| ● Saat hafızasının sayısı |
8; 8 saat belleği bit, bir saat belleği bayt gruplandırılmış |
| Veri blokları |
| ● Tutma kapasitesi ayarlanabilir |
- Evet. |
| ● Saklama özelliği önceden ayarlanmıştır |
- Hayır. |
| Yerel veriler |
| ● öncelik sınıfı başına en fazla. |
64 kbyte; blok başına en fazla 16 KB |
| Adres alanı |
| IO modülleri sayısı |
1 024; maksimum modül / alt modül sayısı |
| I/O adres alanı |
| ● Girişler |
32 kbyte; Tüm girişler işlem görüntüsünde |
| ● Çıktılar |
32 kbyte; Tüm çıkışlar işlem görüntüsünde |
| Entegre IO alt sistemi başına |
| Girdiler (hacim) |
8 kbyte |
| Çıktılar (hacim) |
8 kbyte |
| CM/CP başına |
| Girdiler (hacim) |
8 kbyte |
| Çıktılar (hacim) |
8 kbyte |
| Alt süreç görüntüleri |
| ● Alt işlem görüntülerinin sayısı, en fazla. |
32 |
| Donanım yapılandırması |
| Dağıtılmış IO sistemlerinin sayısı |
32Dağıtılmış I/O sistemi sadece PROFINET veya PROFIBUS iletişim modülleri aracılığıyla dağıtılmış I/O'ların entegre edilmesiyle değil,aynı zamanda AS-i ana modülleri veya bağlantıları üzerinden I/O bağlantısı (eIE/PB-Link) |
