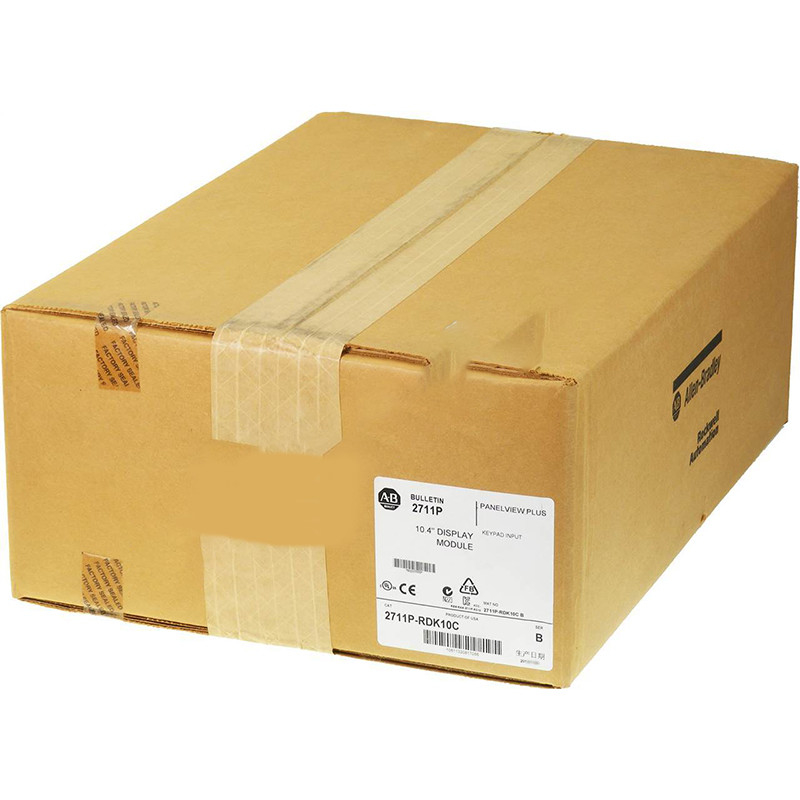

Allen 2711P-RDK10C PanelView Plus Ekran Modülü
Tamam, Allen-Bradley 2711P-RDK10C PanelView Plus Ekran Modülüne daha yakından bakalım:
1Ürün Adı:
- Allen-Bradley 2711P-RDK10C PanelView Plus Ekran Modülü
2- Açıklama:
- 2711P-RDK10C, Allen-Bradley PanelView Plus serisi HMI (insan-makine arayüzü) terminalleri ile birlikte kullanılmak üzere tasarlanmış bir uzaktan görüntüleme modülüdür.
- PanelView Plus sistemiyle entegre edilebilen ek bir görüntüleme ve giriş arayüzü sağlar.
3Ana özellikler:
- 10.4 inç renkli TFT LCD ekranı
- 640 x 480 piksel çözünürlüğü (VGA)
- LED göstergeleri ile 10 fonksiyon tuşları
- Kullanıcı girişi için entegre dokunmatik ekran
- Endüstriyel ortamlar için kompakt ve sağlam tasarım
4Uygulamalar:
- 2711P-RDK10C PanelView Plus Ekran Modülü, öncelikle PanelView Plus HMI sistemlerinin görüntüleme ve giriş yeteneklerini genişletmek için kullanılır.
- Endüstriyel otomasyon ve kontrol uygulamaları için uygundur:
- Makine izleme ve kontrolü
- Süreç görselleştirme ve operatör arayüzü
- Endüstriyel ekipmanlar için ek HMI
5Bağlantı:
- 2711P-RDK10C modülü, özel bir iletişim arayüzü aracılığıyla PanelView Plus HMI terminaline bağlanır.
- Bu entegrasyon, uzaktan görüntüleme modülünün HMI sistemine sorunsuz bir şekilde entegre edilmesini ve ek görüntüleme ve giriş işlevselliği sağlamasını sağlar.
6Yetenekleri:
- VGA çözünürlüğü ile 10.4 inç renkli TFT LCD ekranı (640 x 480 piksel)
- Kullanıcı girişi için LED göstergeleri ile 10 fonksiyon tuşları
- Geliştirilmiş etkileşim için entegre dokunmatik ekran
- Endüstriyel ortamlar için kompakt ve sağlam tasarım
7Uyumluluk:
- 2711P-RDK10C PanelView Plus Ekran Modülü, Allen-Bradley PanelView Plus serisi HMI terminalleriyle uyumlu olarak tasarlanmıştır.
- HMI sisteminin görüntüleme ve giriş yeteneklerini genişletmek için çeşitli PanelView Plus modelleri ile entegre edilebilir.
2711P-RDK10C PanelView Plus Ekran Modülü, Allen-Bradley'nin PanelView Plus HMI sistemlerinin işlevselliğini artıran çok yönlü bir aksesuardır. 10,4 inç renkli TFT LCD ekranıyla,LED göstergeleri olan 10 fonksiyon tuşu, ve entegre dokunmatik ekran, modül HMI sistemine ek görüntüleme ve giriş yetenekleri sağlar.
Bu uzaktan görüntüleme modülü PanelView Plus terminalleriyle kolay bir şekilde bütünleşmek için tasarlanmıştır.Kullanıcıların HMI arayüzünü uzak yerlere genişletmelerine veya endüstriyel otomasyon ve kontrol uygulamaları için ek giriş ve çıkış seçenekleri sunmalarına izin vermek.
2711P-RDK10C'nin kompakt ve sağlam tasarımı, endüstriyel ortamlarda sıklıkla bulunan zorlu koşullara dayanabilmesini sağlar.HMI çözümünün güvenilir ve dayanıklı bir bileşeni haline getirir.
Genel olarak, 2711P-RDK10C PanelView Plus Ekran Modülü, PanelView Plus HMI sistemine değerli bir eklemedir.Endüstriyel otomasyon ve kontrol uygulamalarında operatör etkileşimini ve kontrolünü artırmak için genişletilmiş görüntüleme ve giriş yetenekleri sunar.
Başka sorunuz olursa lütfen haber verin!
Mekanik
| Genişliği |
399 mm |
| Yükseklik |
248 mm |
| Derinlik |
55 mm |
| Ağırlık, yaklaşık |
2.9 kg |
| Kesim boyutları |
224 x 375 mm |
Elektrikli
| Dikey olarak piksel sayısı |
480 |
| Piksel sayısı, yatay |
640 |
| Ekran boyutu |
10.4 inç |
| Parlaklık |
300 cd/m2 (Nits) |
| Giriş voltajı |
85...264V AC |
| Arka ışık |
CCFL, ömrü 50000 saat, minimum |
| Operatör girişi |
Klavye |
| Güç tüketimi |
70 W maksimum (2,9 A 24V DC), 39 W tipik (1,6 A 24V DC) |
| İşletim gücü, klavyeler |
340 g |
| Hat frekansı |
47 Hz |
| Uzak güç girişi voltajı |
85...264V AC |
| Uzaktan güç tüketimi |
En fazla 120VA |
| Dış CompactFlash depolama |
En fazla 512 MB |
| PCI yuvası mevcut güç kaynağı, en fazla |
11 W DC, 5 W AC |
| Dokunmatik ekran |
Analog direnç |
| Aktifleştirme derecesi, klavyeler |
1 milyon baskı makinesi |
| LED göstergeler |
COMM (Yeşil), hata (Kırmızı) |
| Pil ömrü |
25 °C (77 °F) sıcaklıkta en az 4 yıl |
| Klavye fonksiyon tuşları |
Fonksiyon tuşları, sayısal ve navigasyon tuşları |
| Saat |
Pil destekli, ayda +/-2 dakika |
| Uygulama flaş belleği |
A'dan D'ye kadar olan mantık modülleri için 20 MB |
| Ekran tipi |
Renkli aktif matris, sıvı kristal ekranlı ince filmli tranzistör (TFT) |
Çevre
| Çalışma sıcaklığı |
0 °C |
| Çalışma dışı sıcaklık |
-25 °C |
| Şok |
Çalışma: 15 G 11 ms |
| Koruma derecesi (IP) |
IP65 |
| Yükseklik, çalışma |
2000 m |
| Koruma derecelerinin listesi (IP) |
IP54, IP65 |
| Isı dağılımı |
240 BTU/saat |
| Nitelikli nem |
5...% 95 yoğunlaşmadan |
| Kapalılık derecesi |
NEMA Tip 12, 13, 4X (Sadece kapalı kullanım için), IP54, IP65 |
| titreşim |
10...57 Hz, 0,012 zirvenin en yüksek noktasından en yüksek noktaya kayması, 57...500 Hz, 2 G en yüksek hızlanma |
