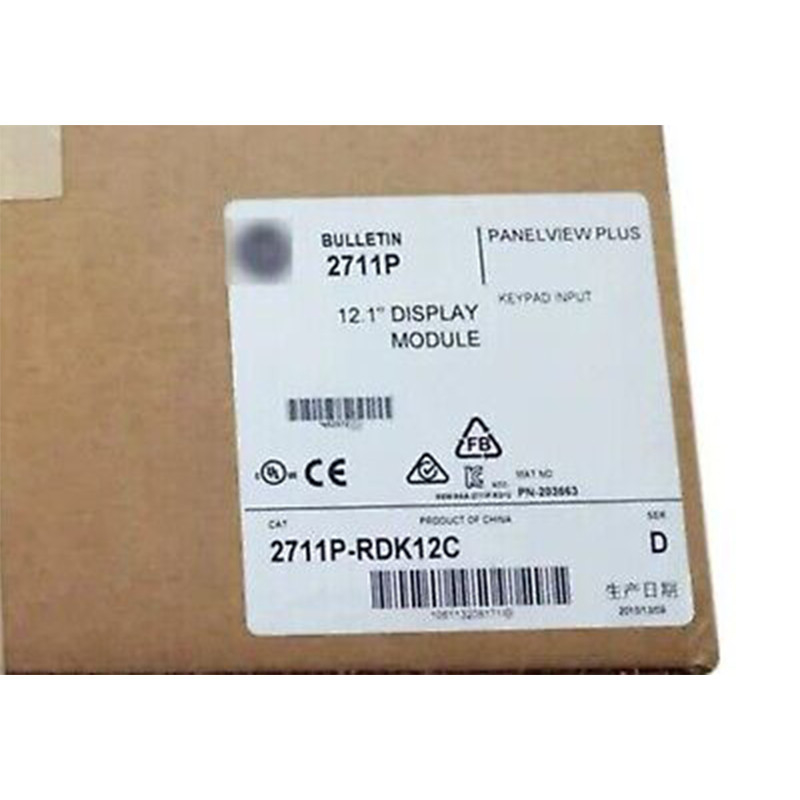

Allen Bradley 2711P-RDK12C PanelView Plus Ekran Modülü
Tamam, Allen-Bradley 2711P-RDK12C PanelView Plus Ekran Modülü'nün detaylarına bir göz atalım:
1Ürün Adı:
- Allen-Bradley 2711P-RDK12C PanelView Plus Ekran Modülü
2- Açıklama:
- 2711P-RDK12C, Rockwell Automation'dan (Allen-Bradley) PanelView Plus ekran modülüdür.
- PanelView Plus, endüstriyel otomasyon sistemlerinin izlenmesi ve kontrolü için kullanılan operatör arayüzü terminalleri (OIT) dizisidir.
3Ana özellikler:
- 800 x 600 piksel çözünürlüğü olan 12 inç renkli TFT LCD ekranı
- Duygusal etkileşim için dokunmatik ekran kullanıcı arayüzü
- Entegre Ethernet ve seri iletişim portları
- Allen-Bradley ControlLogix, CompactLogix ve diğer kontrol sistemlerini destekler
- NEMA/Type 4/4X/12/13 ve IP66 dereceleri ile sağlam metal kabın
4Uygulamalar:
- Allen-Bradley 2711P-RDK12C PanelView Plus ekran modülü yaygın olarak çeşitli endüstriyel otomasyon ve kontrol uygulamalarında kullanılır:
- Üretim süreçlerinin izlenmesi ve kontrolü
- Üretim ortamlarında görselleştirme ve veri toplama
- Endüstriyel ekipman ve makineler için insan-makine arayüzü (HMI)
5Bağlantı:
- Ekran modülü aşağıdaki bağlantı seçeneklerine sahiptir:
- Kontrol sistemleri ve ağlarla iletişim için Ethernet portları
- Çeşitli endüstriyel cihazlara bağlanmak için serili portlar (RS-232, RS-422/485)
- Veri aktarımı ve firmware güncellemeleri için USB portları
6Yetenekleri:
- Entuitif kullanıcı etkileşimi için yüksek çözünürlüklü ve dokunmatik ekran işlevselliği ile 12 inç renkli TFT LCD ekranı
- ControlLogix ve CompactLogix dahil olmak üzere Allen-Bradley kontrol sistemlerinin geniş bir yelpazesini destekler
- Zorlu endüstriyel ortamlarda kullanılmak üzere NEMA/Type 4/4X/12/13 ve IP66 dereceleri ile sağlam metal kabın
- Endüstriyel kontrol ağları ve cihazları ile sorunsuz entegrasyon için entegre Ethernet ve seri iletişim portları
7Uyumluluk:
- Allen-Bradley 2711P-RDK12C PanelView Plus ekran modülü, çeşitli Allen-Bradley kontrol sistemleri ve endüstriyel otomasyon ekipmanı ile uyumlu olarak tasarlanmıştır.
- ControlLogix, CompactLogix ve diğer Allen-Bradley programlanabilir mantık denetleyicileri (PLC'ler) ve diğer endüstriyel kontrol ve izleme sistemleri ile entegre edilebilir.
2711P-RDK12C, Allen-Bradley'den çok yönlü ve sağlam bir PanelView Plus ekran modülüdür ve endüstriyel otomasyon sistemlerinin izlenmesi ve kontrolü için kullanıcı dostu bir arayüz sağlamak için tasarlanmıştır..12 inç renkli dokunmatik ekranı, entegre iletişim bağlantıları ve sağlam endüstriyel kablosuyla çok çeşitli endüstriyel uygulamalara uygundur.Süreç izleme dahil, ekipman kontrolü ve veri görselleştirme.
Allen-Bradley 2711P-RDK12C PanelView Plus ekran modülü hakkında daha fazla sorunuz varsa veya ek bilgiye ihtiyacınız varsa, lütfen sormaktan çekinmeyin.
Teknik özellikler
Mekanik
| Genişliği |
416 mm |
| Yükseklik |
282 mm |
| Derinlik |
55 mm |
| Ağırlık, yaklaşık |
3.4 kg |
| Kesim boyutları |
257 x 390 mm |
Elektrikli
| Dikey olarak piksel sayısı |
600 |
| Piksel sayısı, yatay |
800 |
| Ekran boyutu |
12.1 inç |
| Parlaklık |
300 cd/m2 (Nits) |
| Giriş voltajı |
85...264V AC |
| Arka ışık |
CCFL, ömrü 50000 saat, minimum |
| Operatör girişi |
Klavye |
| Güç tüketimi |
70 W maksimum (2,9 A 24V DC), 39 W tipik (1,6 A 24V DC) |
| İşletim gücü, klavyeler |
340 g |
| Hat frekansı |
47 Hz |
| Uzak güç girişi voltajı |
85...264V AC |
| Uzaktan güç tüketimi |
En fazla 120VA |
| Dış CompactFlash depolama |
En fazla 512 MB |
| PCI yuvası mevcut güç kaynağı, en fazla |
11 W DC, 5 W AC |
| Dokunmatik ekran |
Analog direnç |
| Aktifleştirme derecesi, klavyeler |
1 milyon baskı makinesi |
| LED göstergeler |
COMM (Yeşil), hata (Kırmızı) |
| Pil ömrü |
25 °C (77 °F) sıcaklıkta en az 4 yıl |
| Klavye fonksiyon tuşları |
Fonksiyon tuşları, sayısal ve navigasyon tuşları |
| Saat |
Pil destekli, ayda +/-2 dakika |
| Uygulama flaş belleği |
A'dan D'ye kadar olan mantık modülleri için 20 MB |
| Ekran tipi |
Renkli aktif matris, sıvı kristal ekranlı ince filmli tranzistör (TFT) |
Çevre
| Çalışma sıcaklığı |
0 °C |
| Çalışma dışı sıcaklık |
-25 °C |
| Şok |
Çalışma: 15 G 11 ms |
| Koruma derecesi (IP) |
IP65 |
| Yükseklik, çalışma |
2000 m |
| Koruma derecelerinin listesi (IP) |
IP54, IP65 |
| Isı dağılımı |
240 BTU/saat |
| Nitelikli nem |
5...% 95 yoğunlaşmadan |
| Kapalılık derecesi |
NEMA Tip 12, 13, 4X (Sadece kapalı kullanım için), IP54, IP65 |
| titreşim |
10...57 Hz, 0,012 zirvenin en yüksek noktasından en yüksek noktaya kayması, 57...500 Hz, 2 G en yüksek hızlanma |
